Скульптура «Память сердца»

Мы приняли участие в создание скульптуры «Память сердца» в поселке Добринка Липецкой области, состоящая из трех частей: памятник ликвидаторам аварии на Чернобыльской АЭС, памятник жертвам политических репрессий и памятник воинам интернационалистам.

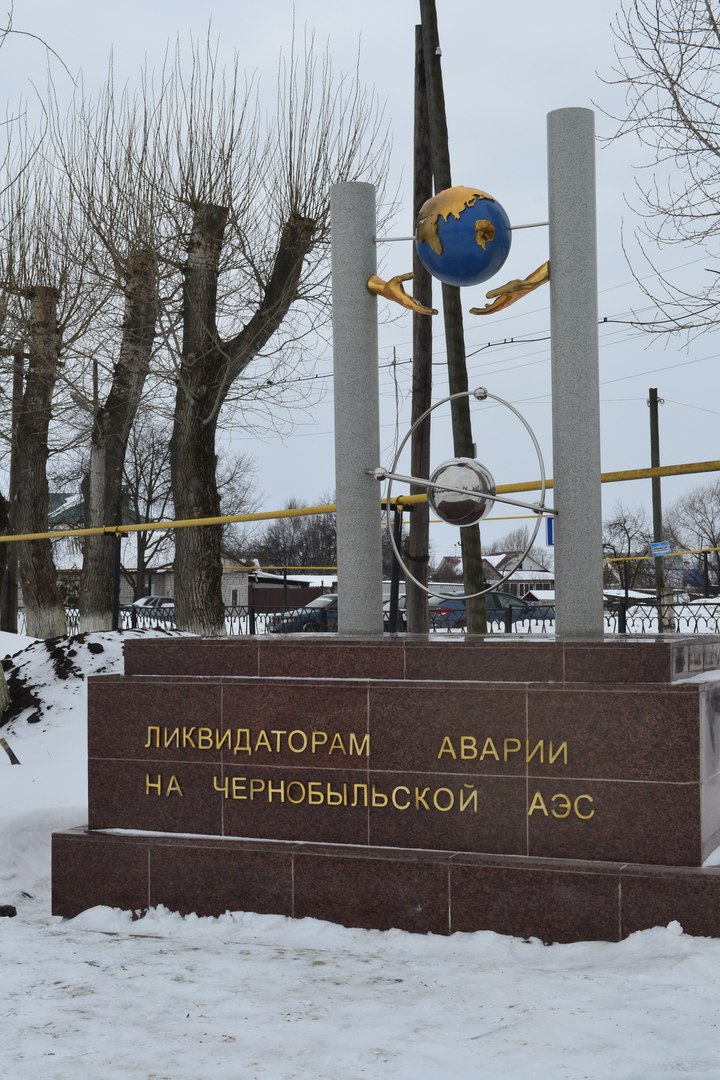

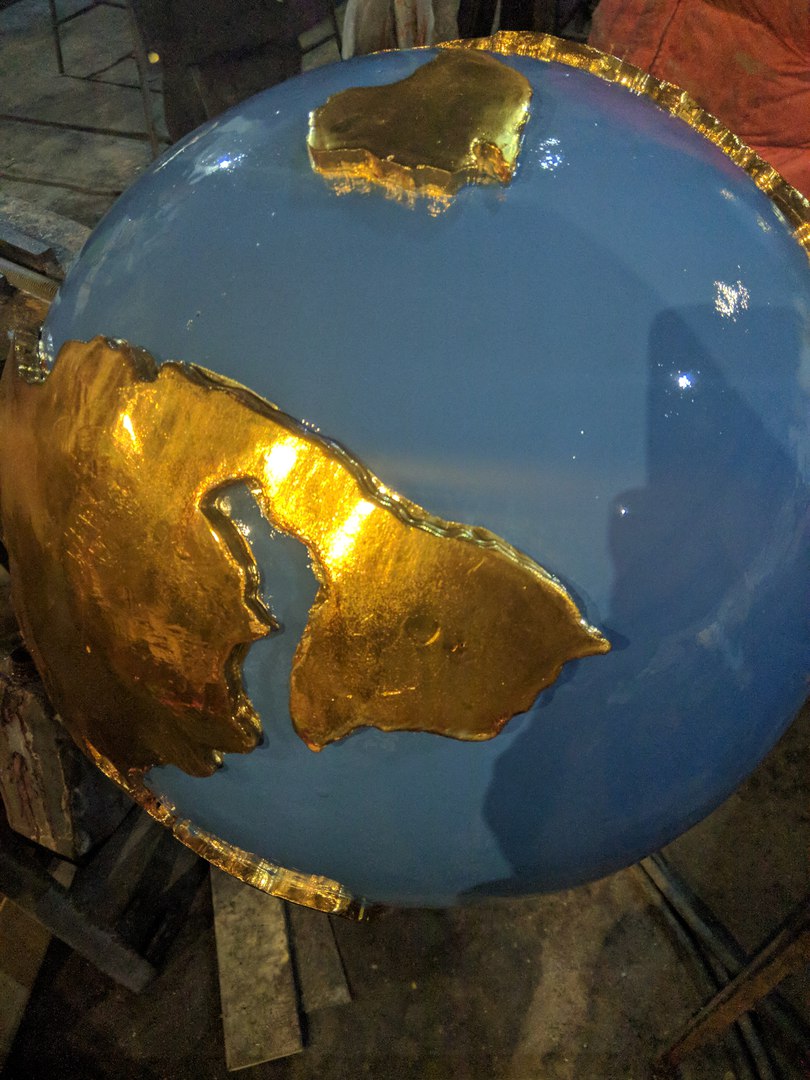

Монумент ликвидаторам аварии на Чернобыльской АЭС был открыт в 32-й год годовщины со дня трагедии и представляет из себя земной шар, который держат руки. Сегодня в Добринском районе проживает 39 ликвидаторов аварии, которые посетили открытие.

Рис.1

Рис.2

Рис.3

Рис.4

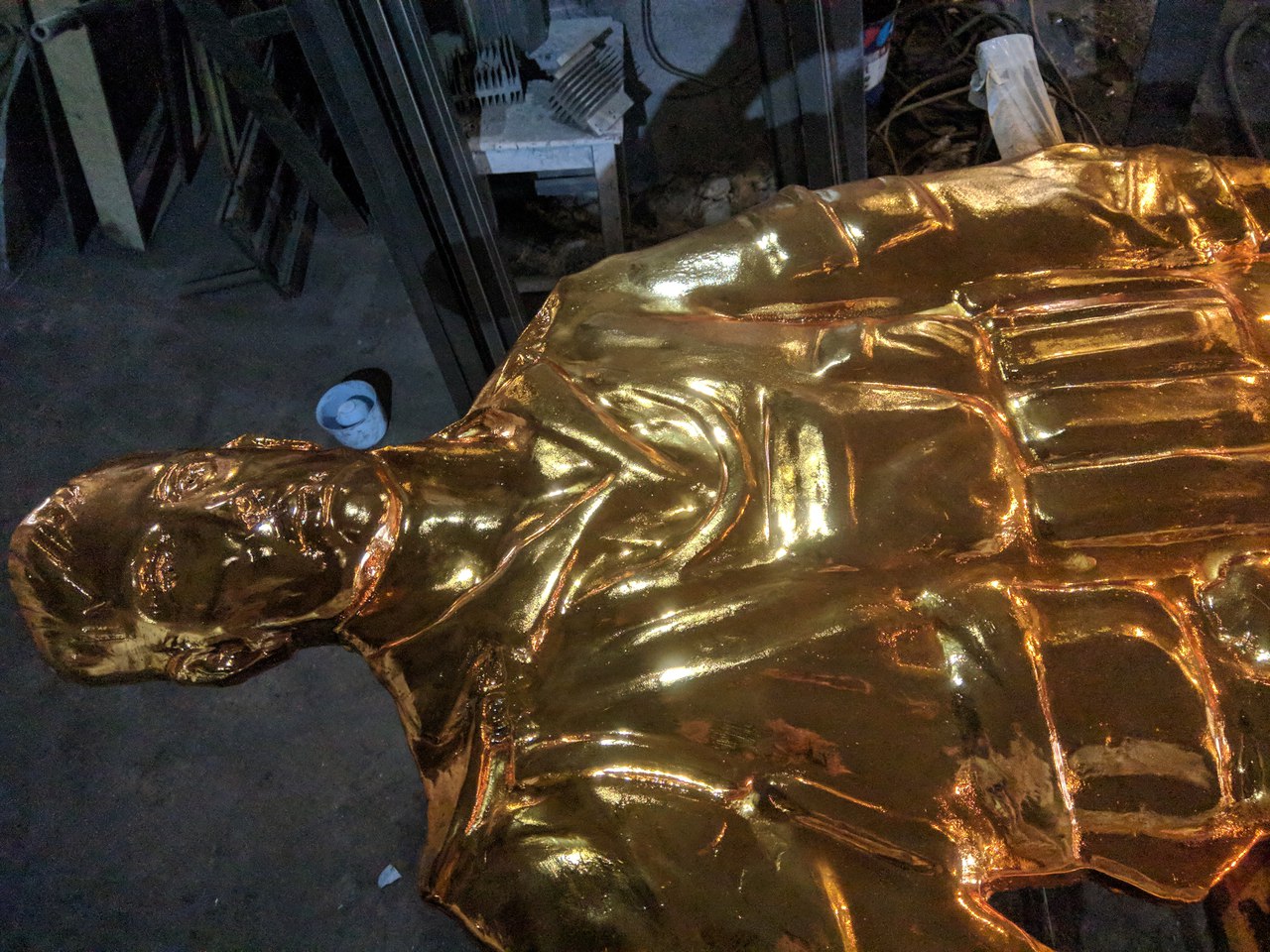

Памятник воинам интернационалистам посвящен 29-й годовщине вывода советский войск из Афганистана и представляет из себя барельеф солдата и медали Героя Советского Союза. Из Добринского района на службу в Афганистан было призвано более ста человек.

Рис.5

Рис.6

Рис.7

Рис.8

В честь дня памяти жертвам политических репрессий был открыт третий монумент, представляющий из себя множество безликих силуэтов на фоне ссср и колокола. Общее число лиц, подвергшихся репрессиям не в судебном, а в административном порядке, составляет 6,5-7 миллионов человек.

Рис.9

Рис.10

Рис.11

Этапы работ над проектом

1. Создание 3D моделей элементов памятника и их фрезеровка на ЧПУ станке

3D-моделирование уже давно прочно вошло в нашу жизнь и перестроило многие виды бизнеса. В нашей отрасли мы постоянно используем моделирование, чтобы в последующем вырезать 3D модель.

На начальном этапе были смоделированы медаль Героя Советского Союза размером позволяющем вписать в окружность диаметром 300 мм (167 мм на 276 мм), барельеф солдата 825 мм на 1700 мм, безликие люди размером 1600 мм на 400 мм, рельефный земной шар диаметром 500 мм, руки, держащие шар высотой 300 мм, колокол диаметром 400 мм, буквы высотой 80 мм.

Все готовые модели прошли согласование с заказчиком, после чего были вырезаны на ЧПУ станке.

2. Формовка и литье вырезанных элементов для литья

Формовка осуществляются в разовую песчано-глинистую форму. Они изготовляют из формовочных смесей в опоках при помощи наших вырезанных моделей.

Литье в песчано-глинистые формы – технология получения отливок литьем в «отпечатки», оставленные моделями в формовочной смеси.

Среди преимуществ методики можно отметить следующие:

низкая себестоимость продукции;

практически неограниченные габариты изготовляемых отливок;

широчайший ассортимент литья, включая изделия сложной формы.

 Производство изделий литьем в землю включает несколько этапов. Вкратце схема выглядит следующим образом.

• Изготовление сухой формовочной смеси из песка (преимущественно кварцевого) и связующего (глины).
• Изготовление стержней, литниковой системы.
• Размещение модельного полукомплекта на подмодельных плитах в опоках, засыпка формовочной смеси.
• Увлажнение смеси в полуформе, уплотнение ручным или механическим способом.
• Проставка стержней, установка второй опоки, установка второго полумодельного комплекта, литниковой системы.
• Засыпка и уплотнение формовочной смеси.
• Удаление модельного комплекта, сушка и сборка готовых полуформ.

Далее через литник заливают расплавленный металл. После кристаллизации расплава и охлаждения отливки ее освобождают из формы, очищают от нагара и подвергают необходимой механической, термической, химико-термической обработке.
